| ■ノート
パソコン起動時の振動騒音 |

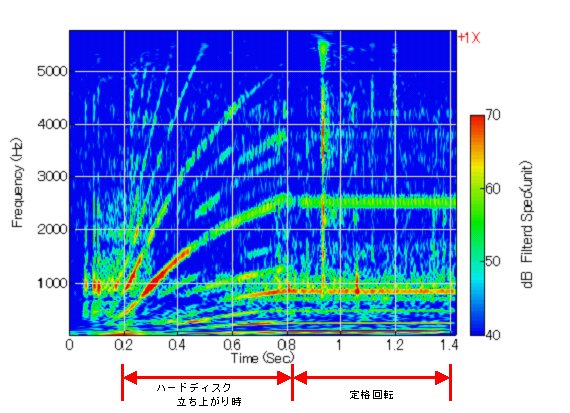

| ■Keyword：過渡・短時間・周波数変化 ノートパソコンのハードディスクの立ち上がりは、１秒以内に定格回転に達します。 回転開始前の過渡的な振動現象について詳細に分析を行う必要があり、弊社ソフトウェア（NVS-WaveformExtractor）を使用し、解析を行 いました。 測定・解析システム 今回使用した計測機器・ソフトウェアは以下になります。    測定例 まず、解析したい時系列データを計測します。 今回はパソコン近傍にマイクロホンを設置し、起動時の音データを測定しました。 この時系列データ(CSV、WAV、等)を、WaveformExtractorでインポートします。  簡単な設定をして解析を開始します。  測定データ  以下、解析結果 横軸：時間 縦軸：周波数（リニア解析） 単にFFTしてしまうと見ることのできない変化のある現象を、詳細に確認することができます。  今回は振動騒音を抑え、できるだけ早く定格回転に達することを目指し、詳細の周波数分析を行いました。 ここでは1000Hz付近に共振があること、そして定常状態になっても高次の回転数が共振とほぼ重なっていることが確認できます。そのため、この現象を改 善する必要があります。 このように、解析結果を元に問題点を把握し、構造物の改善に役立てることができます。 |
